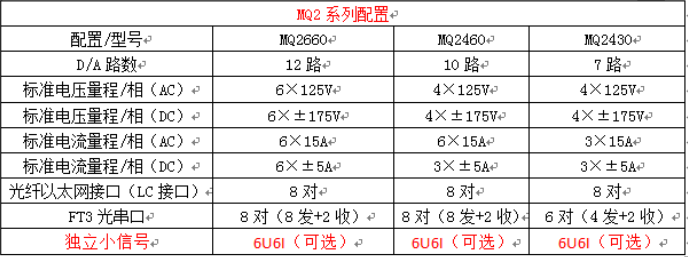

ANGLI-MQ2系列合并单元测试仪

D/A同时输出路数

12路

10路

7路

标准电压量程/相

6×125V

4×125V

4×125V

标准电流量程/相

6×20A

6×20A

3×20A

独立电压型小信号输出（选配）

6U6I

6U6I

6U6I

光纤以太网百千兆自适应端口（选配）

两个

两个

两个

50次谐波

可选

可选

可选

光纤以太网

传输网络

100Base-FX   (100M全双工光纤网络)

可选配两个端口支持百兆千兆自适应

传输端口类型

标准LC接口（可任意收发9-1/9-2的SMV或GOOSE报文）

端口数量

8对

传输介质

50/125μm 或 62.5/125μm多模光纤，   波长1310nm（千兆传输波长为850nm）

FT3光纤接口

传输网络

单向光纤传输网络，5Mbps/10Mbps/20 Mbps自适应

传输端口类型

标准ST接口

端口数量

8个（6个发2个收）

传输介质

62.5/125μm多模光纤，波长850nm

模拟量输出

小信号（选配）

输出通道

12个

输出范围

AC（0~7.07）V ；

DC（-10~+10）V

输出精度

0.1V~7.07VAC，相对误差小于0.05%

输出电流

>10mA

电压源

输出通道

可选

设定范围

AC（0~125）V；

DC（-175~+175）V

输出精度

2V~125V，相对误差小于0.05%

输出功率

输出最大电压时，功率不小于50VA

电流源

输出通道

可选

设定范围

AC   :（0~20）A；DC:（0~5）A

输出精度

0.2A~20A，相对误差小于0.05%

输出功率

最大输出功率：30VA

其他参数

绝对时延精度

<1us

比差

 输出5%~120%In或Un，相对误差小于0.05%

角差

 输出5%~120%In或Un，绝对误差小于1’

谐波比差

<0.1%

谐波角差

2’

同步接口

同步方式

北斗/GPS /IRIG-B/PPS/1588

同步接口

SMA天线接口*1

ST光口*2（IN/OUT各1）

电口*2（IN/OUT各1）

LC光口*1

网络控制

电以太网

RJ45*2

Wi-Fi

内置Wi-Fi模块，可无线控制测试仪

GPS对时精度

<60ns

独立辅助直流

110/220VDC可切换，功率不小于100W, 精度：0.5%

开入量

八对开入量（电气隔离），可接空节点及带电位节点（0～250V）

开出量（软件控制）

数量6对；类型：2对空接点不分极性（电气隔离）                 4对快速开出接点(响应时间＜100μs)                          直流容量：Vmax: 250VDC/Imax：0.3A

人机交互

内置工控机，12.1’液晶屏（1024*768分辨率）,触摸屏

供电方式

AC:220±20%V(47～63Hz)；DC220±5% V

整机尺寸

398mm×305mm×157mm

整机重量

<9.8kg
