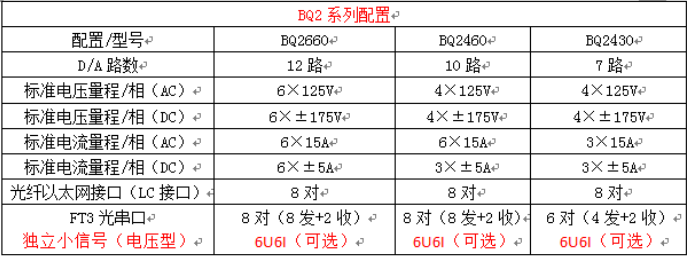

ANGLI-BQ2系列数模一体继电保护测试系统

D/A同时输出路数

12路

10路

7路

标准电压量程/相

6×125V

4×125V

4×125V

标准电流量程/相

6×20A

6×20A

3×20A

独立电压型小信号输出（选配）

6U6I

6U6I

6U6I

万分之五精度

可选

可选

可选

光纤以太网百千兆自适应端口（选配）

两个

两个

两个

50次谐波

可选

可选

可选

供电电源

AC:220±20%V（47～63Hz）;    DC:220±5%V；总功耗<1000VA

支持协议

IEC61850-9-1/9-2，IEC60044-7/8（FT3），GOOSE

电

压

源

交流电压

（0～125）V

交流电压准确度

2V以下，绝对误差小于2mV；2V至满量程，相对误差小于0.1%；相对误差＜0.05%（可选配）

交流电压功率

输出最大电压时，功率不小于50VA

直流电压范围

0～350 V（L-L）； -175～+175 V（L-N）

直流电压准确度

5V以下，绝对误差小于10mV； 5V至满量程，相对误差小于0.2%

直流电压功率

在±350VDC，输出功率＞80W；在±175VDC，输出功率＞50W

电

流

源

交流电流

（0~20）A

交流电流准确度

0.5A以下，绝对误差小于1mA；0.5A至量程，相对误差小于0.1%；相对误差＜0.05%(可选配)

交流电流功率

最大输出功率：30VA

直流电流范围

（0～5）A

直流电流准确度

1A以下，绝对误差小于2mA；1A至满量程，相对误差小于0.2%

直流电流功率

单相功率＞15W

光

纤

以

太

网

接

口

传输网络

100Base-FX (100M全双工光纤网络)，可选配两个端口支持百兆千兆自适应

传输端口数量

8对

传输端口类型

标准LC接口（可任意配置为9-1/9-2的SMV发送端或GOOSE发送接收端）

传输介质

50/125μm 或 62.5/125μm多模光纤，波长1310nm，（千兆传输波长为850nm）

有效传输距离＞1公里

FT3

光纤接口

传输网络

实时快速单向光纤传输网络，传输速率最大支持20Mbps

传输端口数量

8个（6个发送，2个接收）

传输端口类型

标准ST接口

传输介质

62.5/125μm多模光纤，波长850nm,有效传输距离＞1公里

同步接口

同步方式

北斗/GPS /IRIG-B/PPS

同步接口

SMA天线接口*1

ST光口*2（IN/OUT各1）

电口*2（IN/OUT各1）

网络控制

电以太网

RJ45*2

Wi-Fi

内置Wi-Fi模块，可无线控制测试仪

输出频率

范围： 10-1500Hz ；10-2500Hz( 可选配)；分辨率：0.001 Hz

误差：10 Hz＜f≤65 Hz，不超过±0.001   Hz ；

65 Hz＜f≤450 Hz，不超过±0.01 Hz；

 450 Hz＜f≤1000 Hz，不超过±0.02Hz；

                   1000 Hz＜f≤1500 Hz，不超过±0.05Hz；

独立辅助直流

110/220VDC可切换，功率不小于100W, 精度：0.5%

相位

范围：±360º；误差：<0.2º；分辨率：0.1º

开入量

八对开入量（电气隔离），可接空节点及带电位节点（0～250V）

开出量（软件控制）

数量6对；类型：2对空接点不分极性（电气隔离）

4对快速开出接点(响应时间＜100μs)

直流容量：Vmax: 250VDC/Imax：0.3A

无线功能

支持Wi-Fi控制测试仪

整机尺寸

398mm×305mm×157mm

整机重量

<9.8kg
