内嵌工控机12.1寸电容式触摸屏,支持脱机操作,体积小巧,便于携带;
自动调节屏幕背光亮度
智能无极变速散热风扇,可根据机箱温度改变风扇速度
独立双屏设计,大屏设置参数;小屏实时输出监视
整合光数字测试和小信号模拟量测试功能,并可外接电流电压功放;
8对独立的光纤以太网接口,可同时收发多路符合IEC61850-9-1、IEC61850-9-2规范的采样值(SMV)报文和GOOSE报文,采样点等间隔输出,完全满足国网的最新标准;
8个独立的 FT3 光纤接口(6个输出,2个输入),可同时输出多路符合IEC60044-7/8(FT3)规范的采样值(SMV)报文;支持同步/异步传输方式,支持多种传输速率;
支持24路独立的SMV通道映射(12U+12I),有效地解决了三卷变差动保护、备自投等装置的调试问题;
可自动侦测光数字信号,实现对SMV、GOOSE信息的自动配置;
具备虚端子测试功能;
具有报文示波功能,可接收并解析符合IEC61850-9-1、IEC61850-9-2、IEC60044-7/8(FT3)规范的采样值(SMV)报文,GOOSE报文,实现装置输出的自环测试;同时可接收合并单元(MU)或其他IED设备发出的光数字信号,实时显示其波形、幅值、角度和频率;
SMV与GOOSE的收发光口可任意配置,既可配置为同光口收发,也可配置为独立收发;
完整解析保护模型文件(ICD,CID,SCD等文件),实现电流电压通道选择、比例系数、ASDU数目、采样率、GOOSE信息等的自动配置,简单方便地实现保护测试,提高工作效率;
SMV异常报文测试功能,可模拟丢帧、失步、飞点、错序、品质异常、错值测试、报文抖动等;
GOOSE异常报文测试功能,可模拟丢帧、错序、心跳时间异常、失步等;
支持光功率测试;
具有MMS通讯功能,可直接和保护装置进行通讯,读取保护定值、采样值、保护报告等信息,以及修改保护定值、投退控制字等操作;
利用MMS通讯功能,可实现数字化保护的自动测试;
具有GPS、IRIG-B、IEEE1588同步对时功能;
软件测试功能丰富,能够对线路保护、母线保护、变压器保护、发变组保护等各种微机保护装置以及备自投等装置进行测试;

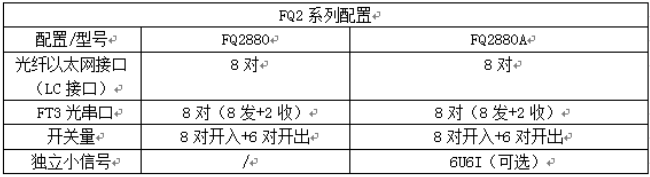

供电电源 | 功耗 | <1000VA |
供电 | AC:88~125V(47~63Hz);DC110~300V | |
支持协议 | IEC-61850 9-1/9-2,IEC-60044-7/8,GOOSE | |
模拟小信号电压源 | 路数 | 标配8路(4U+4I);高配24路(12U+12I) |
幅值输出 | 范围:交流:0~7.07 VAC ; 直流:-10~+10 VDC 精度:误差:0.1V~量程≤0.1% ;噪声幅度:<1mV | |
频率输出 | 范围: 10-1000Hz ;分辨率:0.001 Hz 误差:10 Hz<f≤65 Hz,不超过±0.001 Hz ; 65 Hz<f≤450 Hz,不超过±0.01 Hz; 450 Hz<f≤1000 Hz,不超过±0.02Hz; | |
相位输出 | 范围: ±360º;精度: 误差<0.2º;分辨率: 0.1º | |
光纤以太网接口 | 传输网络 | 100Base-FX (100M全双工光纤网络) |
传输端口 | 8对标准LC接口,可任意配置为9-1/9-2的SMV发送接收端或GOOSE发送接收端 | |
传输介质 | 50/125μm 或 62.5/125μm多模光纤,波长1310nm, (千兆传输波长为850nm)有效传输距离>1公里 | |
传输指示 | LED动态指示传输状态 | |
FT3光纤接口 | 传输网络 | 实时快速单向光纤传输网络,速度可配置 |
传输端口 | 8个标准ST接口,包括6个FT3的SMV报文发送端口(兼容IRIG-B,PPS发送)及2个FT3的SMV报文接收端口 | |
传输介质 | 62.5/125μm多模光纤,波长850nm,有效传输距离>1公里 | |
传输指示 | LED动态指示传输状态 | |
SMV 通道映射 | 24路独立的SMV通道映射(12路电压+12路电流) | |
SMV报文发送均匀性 | <1us | |
其他参数 | ||
人机界面 | 触摸屏:12.1寸电容式触摸 | |
同步接口 | GPS /北斗对时接口 | 1个,接收天线装置(SMA头) |
光B码接口 | 2个(IN/OUT),接口类型ST,连接光纤62.5/125μm(多模光纤) | |
IEEE-1588接口 | 1对,接口类型LC,连接光纤62.5/125μm(多模光纤) | |
以太网通讯接口 | RJ45,10/100Mbit,2个 | |
开入量 | 数量: 8对; 特性:可接空节点及带电位接点(0~250V); | |
开出量 | 数量6对;类型:2对空接点不分极性(电气隔离) 4对快速开出接点(响应时间<100μs) 直流容量:Vmax: 250VDC/Imax:0.3A | |
无线功能 | 内置Wi-Fi模块,可无线控制测试仪 | |
整机尺寸 | 380mmX280mmX140mm | |
整机重量 | <6.8 kg |
